Tuotteen sijoittelu
JINGSUN JAM132D 815-850N on 210 mm:n kiekko 132 puoli{5}}leikattu N-tyypin TOPCon bifacial kaksoislasista PV-moduuli, joka kattaa 815-850 W:n tehon.
2,0 mm+2.0mm päällystetty puoli{2}}karkaistu kaksoislasi tukee 1500 V:n korkeaa tasavirtajärjestelmää.
Tasapainottaa korkean sähköntuotannon, erinomaisen säänkestävyyden ja alhaiset pääomakustannukset. Se on optimaalinen suuritehoinen-PV-moduuli hyötykäyttöön-mittakaavassa aurinkosähkölaitoksissa ja C&I-kattoprojekteissa.
Keskeiset eriytetyt edut
Ultra-Suuri teho ja erinomainen tehokkuus
Yhden moduulin maksimiteho saavuttaa 850 W ja huippuhyötysuhde jopa 27,12 %, tehotoleranssi vain 0~+5W positiivinen, ei negatiivista tehohäviötä, mikä tuottaa enemmän tehoa samalla jalanjäljellä.
Matala lämpötilakerroin vakaalle vuotuiselle teholle
Pmax-lämpötilakerroin vain -0,350 %/aste, paljon vähemmän tehon heikkenemistä korkeassa lämpötilassa kuin perinteiset P-tyypin moduulit. Vuotuinen lineaarinen tehon heikkeneminen on vain 0,45 %, mikä takaa vakaan tehotulon 30 vuodeksi.
Half-Cut Multi-Busbar Design, Multi-Lust Reduction Protection
132-solun (6 × 22) puoli-leikattu asettelu optimoi varjostuksen häviämisen, vaimentaa hotspotit ja parantaa mikrohalkeamien kestävyyttä, mikä vähentää merkittävästi tehohäviötä kohteissa, joissa on puiden ja rakennusten varjostusta.
Bifacial kaksoislasi lisää tehoa
Kaksoislasirakenne eliminoi tavanomaisen muovisen taustalevyn ikääntymisriskin. Bifacial-muotoilu tarjoaa jopa 10 % lisätehoa sieppaamalla maasta heijastuvaa valoa, mikä on ihanteellinen nurmi-, hiekka- ja lumen peittämille alueille. Etuosan staattinen kuorma 5400Pa ja staattinen kuorma takana 2400Pa tarjoavat erinomaisen lumi- ja tuulenkestävyyden.
1500 V:n suurjännitejärjestelmä, joka leikkaa BOS-kokonaiskustannuksia
Yhteensopiva IEC 1500 V DC -järjestelmäjännitteen kanssa, mikä mahdollistaa useamman moduulin jonoa kohden vähentäen kaapeleiden, telineiden ja invertterien kulutusta, mikä vähentää tehokkaasti aurinkosähkölaitosten alkupääomaa.
Perusparametrit
|
Tuote |
Erittely |
|
Solutyyppi |
N-Kirjoita TOPCon |
|
Vohvelin koko ja määrä |
210 mm, 132 puoli{2}}leikattu solu (6×22 asettelu) |
|
Kokonaismitta |
2384×1303×33mm |
|
Nettopaino |
38,5 kg ± 3 % |
|
Lasin kokoonpano |
2,0 mm+2.0mm päällystetty puoli{2}}karkaistu kaksoislasi |
|
Kytkentälaatikko |
IP68-luokiteltu, 3 ohitusdiodia |
|
Liitin |
MC4 yhteensopiva |
Tekniset ydinedut
N-Type TOPCon High-Efficiency Cell Technology
Perinteiset P--tyypin PV-moduulit kärsivät voimakkaasta tehohäviöstä korkeassa ympäristön lämpötilassa. N--tyypin kennoillamme on erinomainen lämpötilan suorituskyky:
Isc:n lämpötilakerroin: +0.045%/aste
Lämpötilakerroin Voc: -0,275 %/aste
Lämpötilakerroin Pmax: -0,350 %/aste
Vähemmän tehon vaimennusta kuumilla kesä- ja trooppisilla alueilla, parempi heikko-valovaste ja paljon pienempi pitkäaikainen-valon{2}}indusoima heikkeneminen verrattuna P--tyyppisiin moduuleihin.
Half{0}}Cut + Multi-Busbar optimoitu rakenne
132 puolikatkaistavaa
Osittaisen varjostuksen aiheuttama vakava tehohäviö;
Hotspot-riskit, jotka johtavat moduulin loppuunpalamiseen;
Mikro{0}}halkeamia kuljetuksen ja asennuksen aikana.
Parantaa viansietokykyä ja pienentää{0}}operaation jälkeisiä vaihto- ja ylläpitokustannuksia.
Täysin suljettu bifacial kaksoislasikapselointi
Etu- ja takasivuilla on 2 mm:n puoli{1}}karkaistu pinnoitettu lasi, joka poistaa vanhenemisen ja vettä{2}}läpäisevän muovisen taustalevyn kokonaan:
Vedenpitävä, kosteus-kestävä, suolankestävä-suihkunkestävä ja UV-kestävä, pidentää huomattavasti käyttöikää rannikko- ja suolavesi-alkalikohteissa;
Takapuoli vangitsee maasta heijastuneen valon bifacial-virrantuotantoon, jopa 10 % lisätehoa;
Ei kellastumista tai irtoamishäiriötä taustalevyssä, sopii yli 25 vuoden ulkokäyttöön.
1500 V korkeajännitejärjestelmän yhteensopivuus
Järjestelmän maksimijännite jopa 1500 V (IEC-standardi), maksimisarjasulakkeella 25 A.
Korkea{0}}jännitteinen rakenne lyhentää kaapelin asennuspituutta ja vähentää teline- ja yhdyslaatikoiden määrää, mikä vähentää merkittävästi BOS-kustannuksia - ydinkustannusten-alennusratkaisu suurille-hyödyllisille aurinkosähkölaitoksille.
IP68 Täysin suljettu kytkentärasia
Sisäänrakennettu-3 ohitusdiodia eristämään varjostetut solut automaattisesti ja välttämään moduulin täyden-virrankatkaisun. IP68 pöly- ja vesitiiviysluokitus takaa vakaan toiminnan rankkasateessa, hiekkamyrskyssä ja äärimmäisissä sääolosuhteissa.
STC sähköiset parametrit
Testiolosuhteet: Säteilyvoimakkuus 1000 W/m², kennon lämpötila 25 astetta, AM1.5G
|
Malli |
Pmax(W) |
Ääni (V) |
Vmp(V) |
Isc(A) |
Imp(A) |
Moduulin tehokkuus |
|
JAM132D-815 |
815 |
52.77 |
45.82 |
19.10 |
17.79 |
24.62% |
|
JAM132D-820 |
820 |
52.82 |
45.92 |
19.17 |
17.86 |
24.97% |
|
JAM132D-825 |
825 |
52.92 |
45.99 |
19.21 |
17.94 |
25.37% |
|
JAM132D-830 |
830 |
53.01 |
46.09 |
19.27 |
18.01 |
25.77% |
|
JAM132D-835 |
835 |
53.09 |
46.21 |
19.32 |
18.07 |
26.02% |
|
JAM132D-840 |
840 |
53.16 |
46.30 |
19.38 |
18.14 |
26.42% |
|
JAM132D-845 |
845 |
53.22 |
46.43 |
19.44 |
18.20 |
26.77% |
|
JAM132D-850 |
850 |
53.30 |
46.53 |
19.51 |
18.27 |
27.12% |
Huomautuksia: Tehon toleranssi 0~+5W; STC-mittaustoleranssi: Pmax ±3%, Voc ±2%, Isc ±4%
NOCT sähköiset parametrit
Kennon nimellinen käyttölämpötila: 45±2 astetta
|
Malli |
Pmax(W) |
Ääni (V) |
Vmp(V) |
Isc(A) |
Imp(A) |
|
JAM132D-815 |
818 |
52.44 |
45.82 |
21.18 |
17.86 |
|
JAM132D-820 |
823 |
52.54 |
45.92 |
21.23 |
17.98 |
|
JAM132D-825 |
828 |
52.64 |
45.99 |
21.28 |
18.00 |
|
JAM132D-830 |
833 |
52.74 |
46.09 |
21.33 |
18.07 |
|
JAM132D-835 |
838 |
52.84 |
46.21 |
21.37 |
18.13 |
|
JAM132D-840 |
843 |
52.94 |
46.30 |
21.42 |
18.21 |
|
JAM132D-845 |
848 |
53.04 |
48.43 |
21.47 |
18.26 |
|
JAM132D-850 |
853 |
53.14 |
48.53 |
21.52 |
18.33 |
Yleiset ympäristö- ja mekaaniset parametrit
Käyttölämpötila-alue: -40 astetta ~ +85 astetta
NOCT: 45±2 astetta
Järjestelmän maksimijännite: 1500 V (IEC)
Max-sarjan sulakeluokitus: 25A
Etuosan staattinen kuorma: 5400Pa; Staattinen takakuorma: 2400 Pa
Suurin bifacial tehonlisäys: 10% (riippuu maan albedosta)
Palokäyttöluokka: luokka A

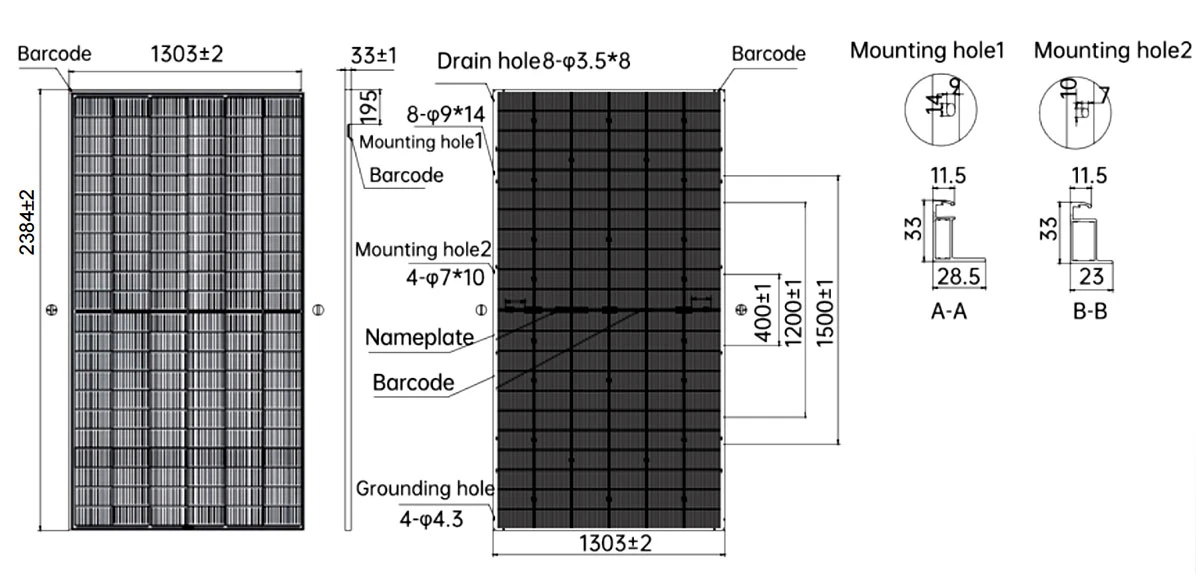

Mekaaniset ja kaapelin tekniset tiedot
Lähtökaapeli: 4mm² (IEC) / 12AWG (UL); Vakiopituus +400mm / -200 mm, muokattavissa oleva pituus saatavilla
Liitin: MC4-yhteensopiva pistoke ja pistorasia
Pakkaus: 33 moduulia per lava; 594 moduulia per 40'HC kontti
Luotettavuus ja laajennettu takuu
Kaksinkertainen takuu
15 vuoden täydellinen tuotetakuu
Takuu ei materiaali-, valmistus- ja kokoonpanovirheitä 15 vuoden sisällä. Korjaus- tai vaihtopalvelu ei--keinotekoisten vikojen varalta.
30 vuoden lineaarinen tehotakuu
Alan-johtava pitkän aikavälin-tehotakuu, vuotuinen lineaarinen tehon heikkeneminen on rajoitettu vain 0,45 prosenttiin, mikä varmistaa aurinkosähkölaitoksille vakaan tehon ja tulon 30 vuoden ajan.
Moniulotteinen säänkesto-
Suuri mekaaninen kuormituskyky: 5400 Pa etulumikuorma sopii korkealle-korkeudelle ja raskaalle lumialueelle; 2400Pa takatuulikuorma kestää kovaa tuulta.
Täysi-Lämpötilan vakaa toiminta: Normaali sähköntuotanto -40 asteen äärimmäisestä kylmästä 85 asteen korkeaan lämpötilaan, yhteensopiva kaikkien ilmastovyöhykkeiden kanssa.
Anti-Mikrohalkeamia ja matala hotspot-riski: Puoli-leikattu muotoilu vähentää virrankulkua, jotta vältytään hotspotin palamiselta ja palovaaralta.
Korroosionkestävä-kaksoislasi: Ei muovista taustalevyä, kestävä rannikko-, suola{1}}alkali- ja kemianteollisuuden alueilla, joilla on korkea syövyttävä ilmakehä.
Sähköturvallisuussuunnittelu
IP68 vedenpitävä liitäntärasia, jossa on itsenäiset ohitusdiodit, jotka eristävät varjostetut kennot automaattisesti. Täysin IEC-turvallisuusstandardien mukainen, paloluokka A turvallista aurinkosähkölaitosten käyttöä varten.
Täydelliset-skenaarion sovellusratkaisut
Utility{0}}Scale Ground PV Plants
815–850 W suuri teho vähentää moduulien määrää MW kapasiteettia kohden; 1500 V korkeajännite katkaisee kaapelin, pinon ja telineen kustannukset. Bifacial kaksoislasi maksimoi tehonlisäyksen autiomaassa, niityillä ja lumikentillä, mikä on ihanteellinen GW{4}}tason suuriin aurinkosähköprojekteihin.
Kaupalliset ja teolliset kattotasolla hajautetut PV
Nettopaino 38,5 kg sopii betoni- ja metallikattoihin. N-ylivoimainen heikko-valoteho tarjoaa korkeamman sukupolven tehon tehtaille, joissa on osittainen varjostus rakennuksilta ja puilta, mikä sopii täydellisesti itse-kuluttaviin C&I aurinkosähköjärjestelmiin.
Rannikko- ja suolavesi-korroosio-alkaliprojektit
Kaksoislasikapselointi eliminoi taustalevyn delaminoitumisen ja ikääntymisen kipupisteet, jotka ovat yleisiä rannikon aurinkosähköjärjestelmissä, vastustaen suolasumua ja kosteuseroosiota ja pidentää koko kasvin käyttöikää.
Räätälöidyt erikoisprojektit
Soveltuu yksinkertaisiin BIPV-, maatalous- ja kalastus{0}}PV-projekteihin. Bifacial-rakenne hyödyntää täysin viljelysmaan ja veden pinnan heijastuneen valon tehostamiseksi.
UKK
K: Mikä on moduulien tehotoleranssi?
V: 0~+5W vain positiivinen toleranssi, tehdaslähtöteho ei koskaan pienempi kuin nimellisteho ilman negatiivista poikkeamahäviötä.
K: Kuinka paljon ylimääräistä tehoa bifacial-moduulit voivat tuottaa?
V: Jopa 10 % tehonlisäys maan albedosta riippuen; paras suorituskyky hiekalla, lumella ja valkoisilla katoilla.
K: Mikä on suurin yhteensopiva järjestelmän jännite?
V: 1500 V DC (IEC-standardi), optimaalinen korkean-jännitekustannus-alennusratkaisu suurille-sähkövoimalaitoksille.
K: Mitä takuupolitiikka tarkalleen ottaen kattaa?
V: 15 vuoden täysi tuotetakuu plus 30 vuoden lineaarinen tehotakuu, vuotuinen tehon heikkeneminen rajoitettu 0,45 prosenttiin.
K: Voiko kaapelin pituutta ja rungon ulkonäköä mukauttaa?
V: Mukautetut rungon värit ja positiiviset/negatiiviset kaapelin pituudet ovat tuettuja. Ota yhteyttä myyntitiimiin räätälöityjä ratkaisuja varten.
K: Mikä käyttölämpötila-alue on käytettävissä?
V: -40 asteesta +85 asteeseen, sopii kaikille kotimaisille ja ulkomaisille trooppisille ja kylmille ilmastovyöhykkeille.
